水肥一體化智能灌溉系統

發布時間:2023-03-15 10:30:09點擊次數:21070

托普云農水肥一體化智能灌溉系統綜合運用現代技術,將灌溉與施肥融為一體,實現了智能化的水肥一體化灌溉與管理,可針對不同農作物的需水、需肥規律,以及土壤環境和養分含量情況,自動對水肥進行調配和供給,從而達到精確控制灌水量和施肥量。


一、水肥一體化智能灌溉系統簡介:

托普云農水肥一體化智能灌溉系統廣泛應用于大田、溫室、果園等種植灌溉作業。系統由云平臺、墑情數據采集終端、視頻監控、施肥機、過濾系統、閘門控制器、電磁閥、田間管路組成,通過集成系統,幫助生產者方便快捷地實現水肥一體化自動管理。

水肥一體化智能灌溉系統可以根據檢測土壤水分、作物種類的需肥規律,設置周期性水肥計劃實施輪灌。施肥機會按照用戶設定的配方、灌溉過程參數,自動控制灌溉量、吸肥量、肥液濃度、酸堿度等水肥過程的重要參數,實現對灌溉、施肥的定時、定量控制,充分提高水肥利用率。實現節水節肥、改善土壤環境,提高作物品質。

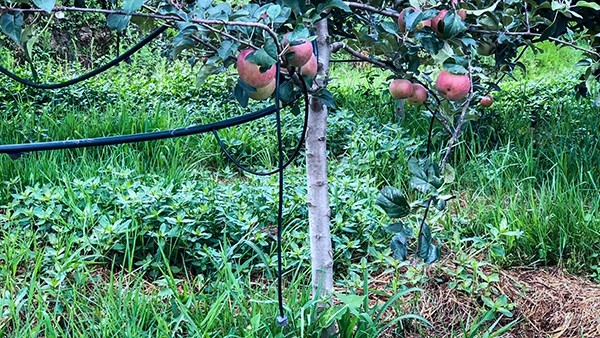

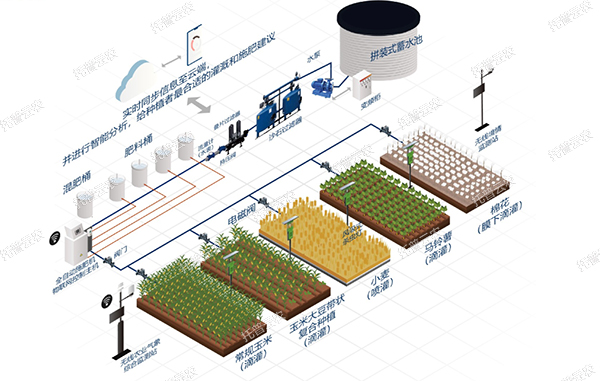

二、水肥一體化智能灌溉系統應用場景:



三、水肥一體化智能灌溉系統傳感設備:

土壤類傳感器

土壤溫濕鹽氮磷鉀六合一:氮磷鉀六個參數,可同時測量土壤溫度、濕度、鹽分三個參數。

土壤水分:不銹鋼,有線連接氣象站或者溫室小管家,防水等級高,野外隨時測量。

土壤氧氣:土壤氧氣含量監測,體積小、功耗低、精度高。

土壤管式剖面水分儀(管式墑情):管式,可一次性測量四層土壤水分。

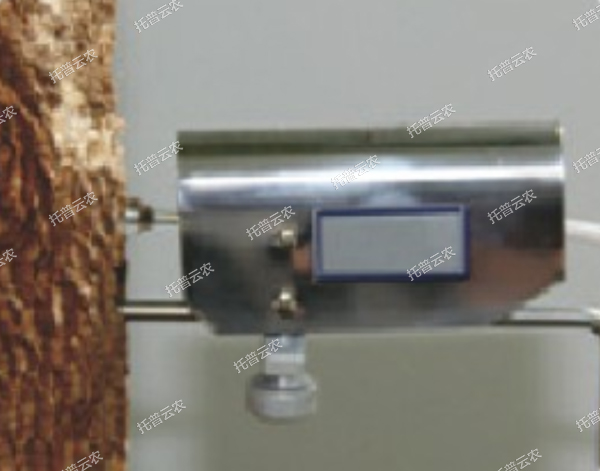

樹木生長傳感器

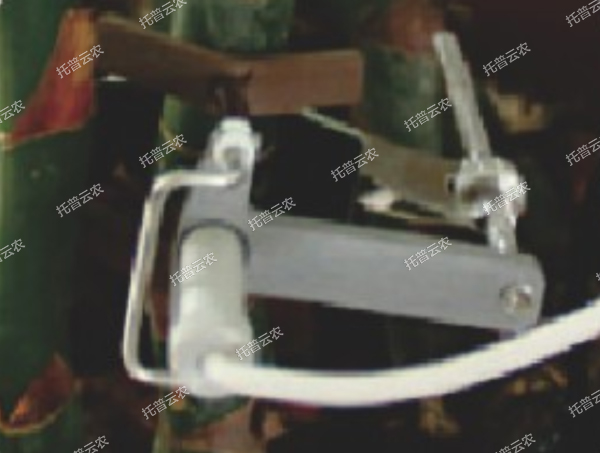

作物莖稈微變化傳感器

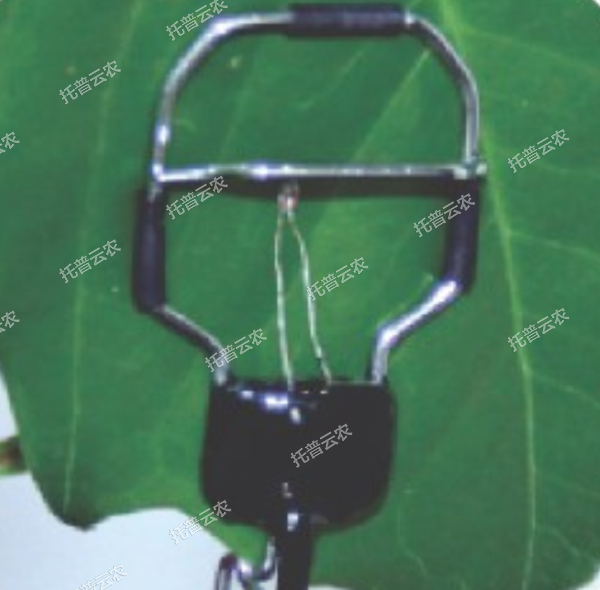

葉片溫度傳感器

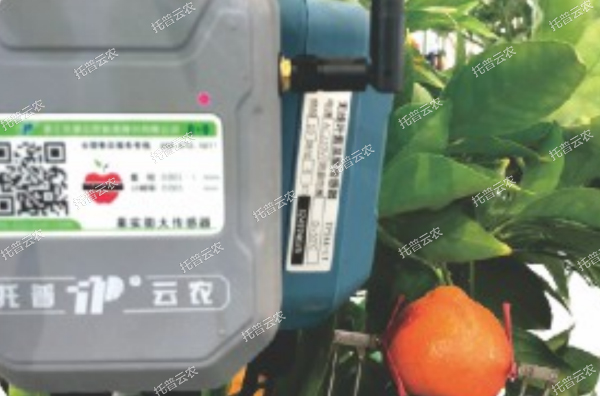

果實膨大傳感器

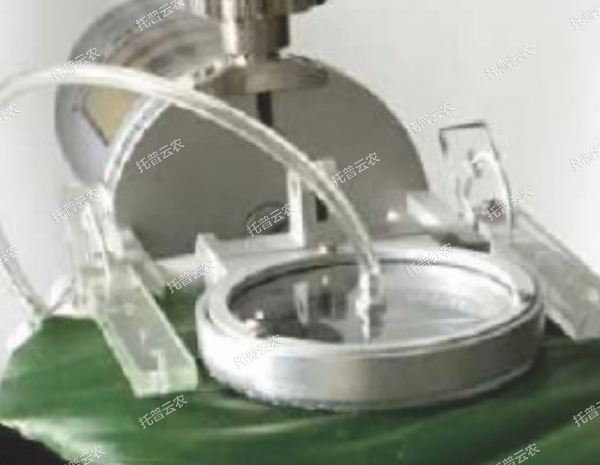

植物呼吸傳感器

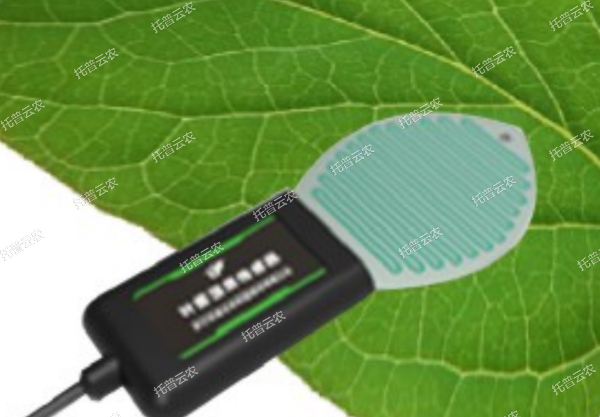

葉面濕度傳感器

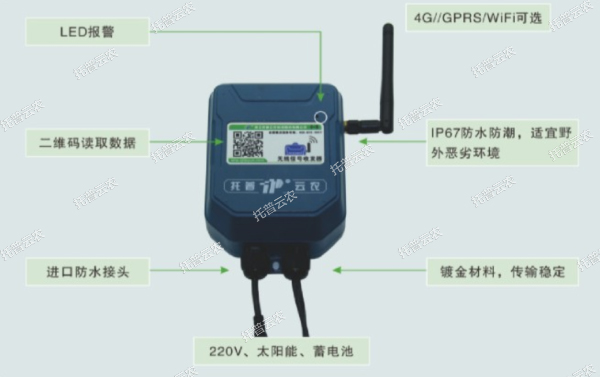

無線信號收發器

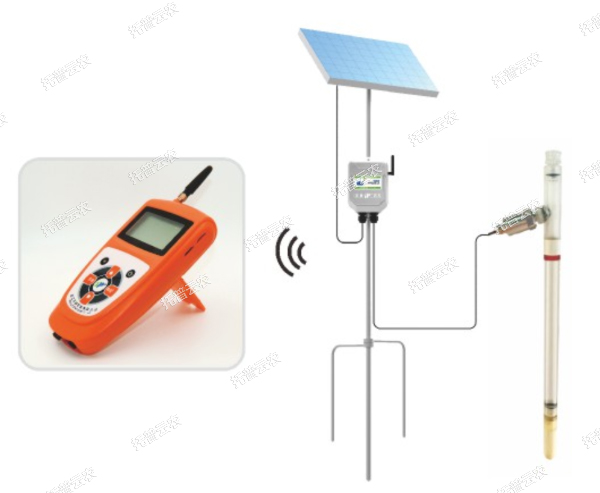

無線土壤水勢溫度采集儀

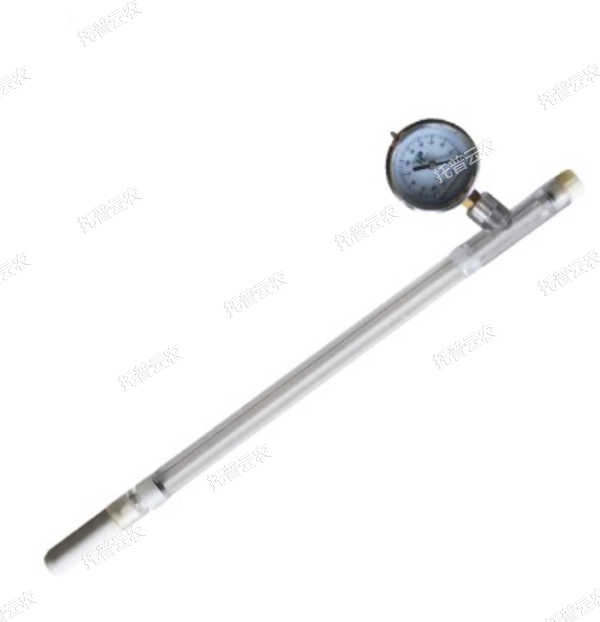

土壤張力計

四、智能硬件:

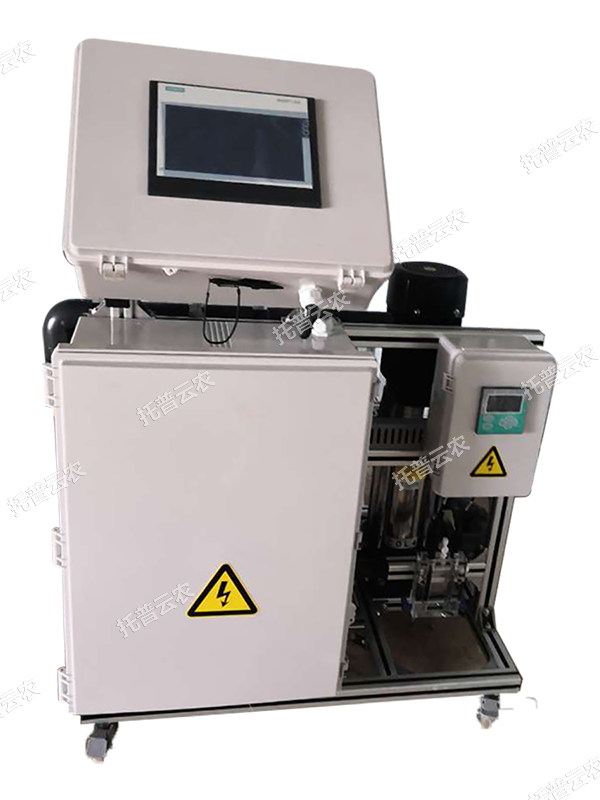

水肥一體化基礎裝置:


①集施肥和控制于一身,亦可控制水泵;

②可手機、電腦遠程控制;

③10寸臺達觸摸屏,西門子PLC控制;

④輸入植物所需EC、PH值,即可進行自動配肥;

⑤手動、自動控制兩種模式可切換;

⑥帶進水壓力監測和報警功能,施肥流量設定和監測功能;

⑦帶自動報警系統,設備運行故障時,系統自動停止運行;

⑧實現數據采集存儲、遠程訪問等功能,可根據外部控制條件(如雨量、土壤濕度等)自動實施灌溉及物聯網監控。

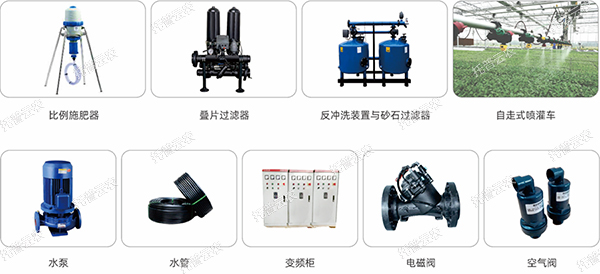

其他基礎裝置:


灌溉管理平臺

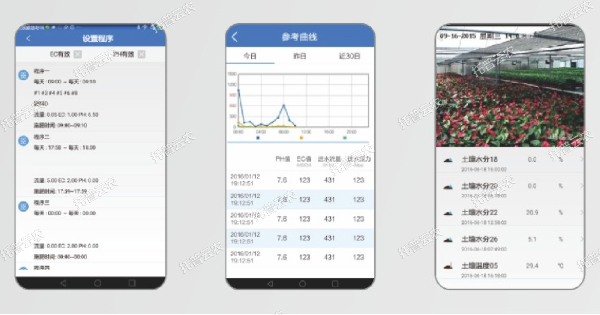

手機APP界面:

①可遠程控制灌溉、施肥設備;

②可遠程設置水肥任務;

③可遠程視頻查看田間灌溉情況;

④手機查看田間土壤、環境數據。


手機APP

電腦云端界面:

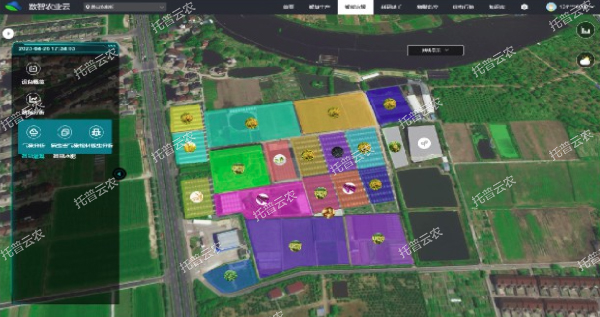

數智農業云平臺

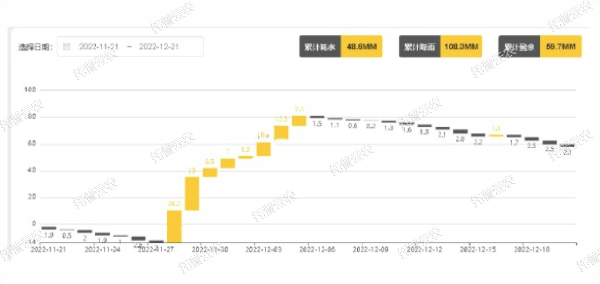

灌溉決策模型

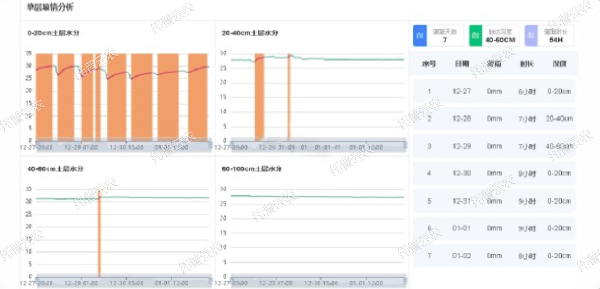

單層墑情分析

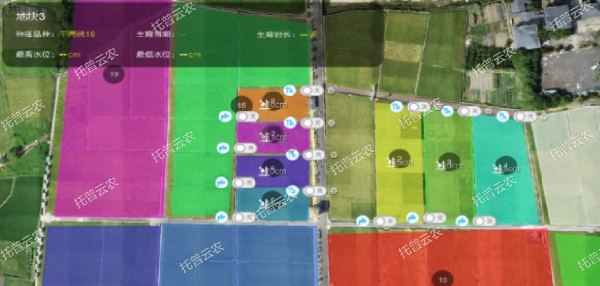

智慧灌溉管理

應用成效:

節水節肥:大幅提升肥料利用率,節水50-60%,節肥30-40%。

智能控制:根據土壤水勢等相關參數自動反饋控制端施肥,精準灌溉。

省時省力:實時在線遠程監測,全局掌控作物生長。

提高產量:通過脅迫和誘導可增產20-30%,明顯改善農產品品質。
